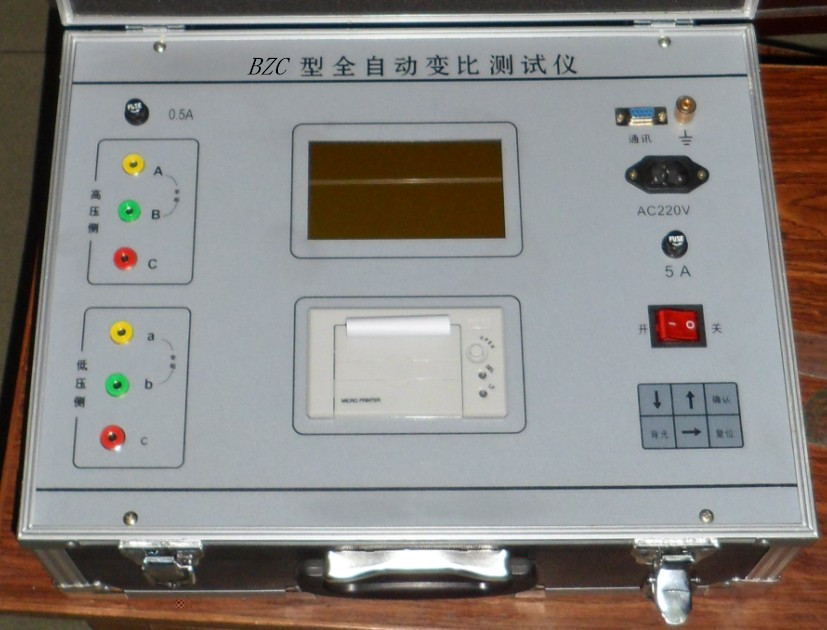

BZC變比組別測試儀
一、概述
國標GB1094—79規定：“電力變壓器的變壓比，除電壓在35KV以下且小于3的變壓器允許偏差為 0.5%”。對于傳統的變比測量方法，大多采用QJ35電橋，其變比測量倍率低，操作繁瑣，精度難以保證。
已經不能適應現代測量快節奏，高效率的要求。新一代智能化變壓器變比測試裝置BZC變壓器變比測試其具有體積小、操作簡便、重量輕、讀數方便、穩定性好、準確度高、測量范圍寬和測量過程自動化程度高等優點，可直接測量單相、三相變壓器和互感器有組別變比值、誤差等。同時可自動打印，是電力部門常用的設備。
二、BZC 變比組別測試儀 定義
K=V1/V2
K：變比； V1：高壓側電壓； V2：低壓側電壓。
三、BZC 變比組別測試儀 技術指標
1、變比設計測試范圍：1 ～ 1000
2、準確度：0.05%（變比K=1000—2000時，精度為0.1%）
（變比K=2000—5000時，精度為0.2%）
3、誤差分辨率：0.01%
4、工頻耐壓：2.5KV/2分鐘（高壓側—低壓側—地）
5、外形尺寸：420×280×100（mm）
6、重量：約8Kg
四、BZC 變比組別測試儀 技術性能
1、可測量0—11各種組別（含Z接線）變壓器，由內部軟件控制測量，外部操作簡單。
2、具有分接測試功能，應用方便。
3、高低壓隔離，可測量自耦變壓器。
4、具有對未知組別、變比進行分析功能。
5、自動保護系統完整，避免儀器損壞。
6、能自動記錄數據，斷電數據不丟失。
五、BZC 變比組別測試儀 使用條件
1、電源：220V 50Hz
2、溫度：-10℃～40℃ 濕度：＜80%
六、BZC 變比組別測試儀 操作步驟
1、接線：將儀器端子（A、B、C、a、b、c）與變壓器端子（A、B、C、a、b、c）對應接好，注意高低壓千萬不要接反，否則可能損壞儀器。
2、打開電源開關，顯示屏首先顯示“歡迎使用”，接著顯示自檢1；自檢2；自檢3；通過，表示儀器正在自檢，最后分別顯示上次試驗的變比，分接百分比、組別、信息顯示欄（誤差顯示欄）顯示“自檢通過”，表明儀器正常，可進行下一步操作。
3、按〈參數〉鍵，依次輸入變比，分接間距、組別，直至參數指示燈熄滅，如本次試驗所用參數與前次相同，此項操作可省略。
4、用分接調節鍵調整分接點，每按一次該鍵，分接值移動一個分接間距，如按分接調節鍵，分接顯示欄無任何反應，則說明分接間距沒有設置，此時可按參數鍵，設置分接間距。
5、測量：
a、三相連續：按〈三相連續〉鍵，鍵燈亮，按〈開始〉鍵，鍵燈亮，儀器開始測量，并自動進入記錄狀態，每測完一相，發出提示音，進入下一相測量，全部完成后，自動停止。
b、單相：按〈AB〉鍵，鍵燈亮，按〈開始〉鍵，鍵燈亮，儀器開始測量待誤差顯示穩定后，記下該數據，按〈停止〉鍵，鍵燈亮，完成AB相的測試。同樣完成BC、CA相的測量。
6、打印
如需打印，必須在測量操作前按記錄鍵，鍵燈亮，儀器進入自動記錄狀態，自動記錄以后每次測量操作的數據，切斷電源，如果用三相連續功能進行測量，儀器自動記錄，測量前無需按〈記錄〉鍵。
按打印鍵，屏幕顯示“正在打印”，稍候屏幕顯示“打印完畢”即可完成打印。如在打印過程中按任意鍵，屏幕顯示“中止打印”，即可中途退出打印。如果內存中沒有數據，按打印鍵，則打印鍵燈和記錄鍵燈同時閃爍，屏幕顯示“內存空”不能打印。
當然，如果以前試驗數據不用保留，則在測量操作前清除數據。按〈清除內存〉鍵，如內存已空，則清除內存鍵燈和記錄鍵燈同時閃爍，屏幕顯示“內存已空”，如內存未空，則屏幕顯示“清內存嗎？”，再按清除內存鍵，則清除內存，屏幕顯示“內存已空”，如按其他鍵，則中止清除內存，屏幕顯示“中止清內存”。內存已滿時，〈打印〉和〈清除內存〉鍵燈閃爍提示，連續按兩下〈清除內存〉鍵，可以清除舊數據。
7、其它功能鍵的使用
a、〈顯示實測變比〉鍵：如果需要在測量過程中觀察實測變比值，則在測量前按〈顯示實測變比〉鍵，則在測量前按〈顯示實測變比〉鍵，鍵燈亮，表明測量過程中可以顯示實測變比值。再次按〈顯示實測變比〉鍵，鍵燈滅，則在測量過程中不顯示實測變比值。
b、〈分接在低壓側〉鍵：大部分變壓器的分接在高壓側，測分接在低壓側的變壓器時，使用此鍵，鍵燈亮，再按此鍵，鍵燈滅，多數情況下，此鍵燈應是熄滅的。
c、〈分析組別〉鍵：如果事先不知道三相變壓器的組別，則將三相變壓器測試線接好，按〈分析組別〉鍵，鍵燈亮，按〈開始〉鍵，儀器開始工作，約需70秒時間，組別和變比測試結果會顯示出來。儀器不分析單相變壓器組別，僅為0或6，如果極性錯誤，組別顯示窗閃爍，提示錯誤。有的變壓器分析組別時錯誤，但輸入參數能正常測量，其原因是變壓器鐵芯插片對稱性不好，在一個柱激磁時，其它柱磁分布誤差較大。
d、〈自檢〉鍵：按〈自檢〉鍵，儀器開始自檢。首先，依次點亮全部顯示器，供操作者檢查，然后，檢查分壓器和測量回路是否工作正常。
e、數字鍵：數字鍵是復合功能鍵，在〈參數〉鍵燈亮時有效。比如數字“0”在參數鍵燈亮時，按〈打印〉鍵，則輸入0，如參數燈滅時，按〈打印〉鍵，則打印。
七、BZC 變比組別測試儀 錯誤提示
1、組別錯誤：組別顯示窗閃爍，屏幕顯示“組別錯 重新輸入”儀器自動退出測量。
2、高低壓反接：屏幕提示“高低壓反接”，蜂鳴器響，儀器自動退出測量。
3、變比輸入錯誤：誤差顯示“E”，變比閃爍顯示后，顯示實際變比。儀器自動退出測量。
八、BZC 變比組別測試儀 注意事項
1、在測試過程中應先開機，預熱半分鐘以上，然后開始試驗，在測試全過程中應避免頻繁關機。
2、遠離水源和腐蝕性氣體。
3、儀器保存溫度不能超過—55℃～60℃，不要驟冷驟熱。
4、儀器測量時，在高壓側輸出220V電網電壓，注意安全。接線操作一定在測量停止狀態。
5、高低壓端子不能反接，容易損壞儀器。
6、儀器使用220V測量，被測變壓器的高壓側額定電壓不低于220V。
九、BZC 變比組別測試儀 實用中的技巧
1、對單相變比或線圈匝數比測量：
將線圈高壓端（A、X）接電橋A、B端子，低壓端子（a、x）接a、b端子。設定組別為0（或6），使用AB相進行測量也可以用其它相測量。
2、末知變比情況
當變比誤差過大時，變比閃爍顯示，提示錯誤，然后顯示實測的變比值，如果不知道確切變比可隨意輸入一個變比，測量后儀器顯示實測的變比值。
產品別稱： 變比測試儀，變比組別測試儀 ，變壓器變比測試儀，變壓器變比組別測量儀、全自動變比組別測試儀，全自動變壓器變比組別測試儀
